El cable de red es esencial para la conexión a internet. Los cables de red comunes se dividen en tres tipos: cable de par trenzado, cable coaxial y cable óptico. El cable de par trenzado se divide en cable de red sin blindaje (UTP) y cable de red blindado (STP). El cable de red blindado se divide en un solo cable de red blindado y un cable de red blindado doble. Entonces, ¿cuál es la diferencia entre un cable de red sin blindaje y un cable de red con blindaje doble?

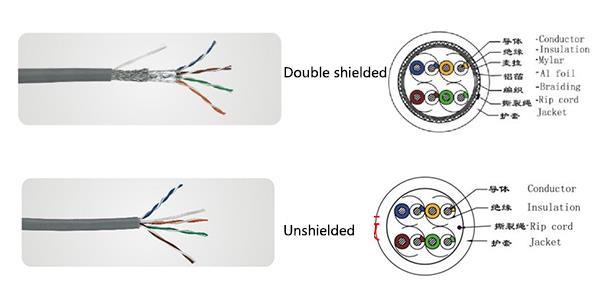

1. Aspectos estructurales
La capa protectora del cable de red blindado único tiene solo una capa de papel de aluminio.
El cable de red con doble blindaje está envuelto con una capa de papel de aluminio fuera del par trenzado y tiene una malla metálica tejida.
Solo hay 4 pares de cables de red dentro del cable de red no apantallado.
2. Características
El cable de red con blindaje doble tiene las siguientes ventajas:
Chaqueta blindada, gran diámetro, gran huella.
Peso pesado, difícil de instalar.
Lámina metálica (lámina de aluminio contra interferencias de alta frecuencia, malla metálica para evitar interferencias de baja frecuencia)
Adecuado para el cableado en lugares especiales.
Costoso
Los cables de red no apantallados tienen las siguientes ventajas:
Chaqueta sin blindaje con pequeño diámetro ahorra espacio.
Peso ligero, fácil de doblar, fácil de instalar
Minimiza la diafonía o elimínala.
Retardante de llama
Independiente y flexible para cableado estructurado.
3. Aplicación práctica
El cable blindado doble es adecuado para las siguientes ubicaciones:
Las empresas industriales y mineras deberían adoptar un sistema de cableado blindado.
Cuando el ancho de banda de transmisión es superior a 500MHz, o cuando admite aplicaciones como 2.5G / 5G y 10GBASE-T
Se debe dar prioridad al cableado blindado cuando se trata de fuentes de video y de audio.
El cableado blindado puede considerarse en la transmisión de información confidencial.
El cableado blindado debe usarse cuando la fuente de interferencia ambiental es complicada
Algunos subsistemas en la red privada de electricidad débil pueden considerar cableado blindado
El subsistema horizontal del centro de datos puede considerar el sistema de cableado blindado.
Los edificios médicos deben usar cableado blindado en partes clave
El cable no apantallado es adecuado para las siguientes ubicaciones:
interior
Lugares fuertes o todos los lugares con fuerte interferencia de señal
Los pares de cables dentro del cable de red están enrollados en sentido contrario a las agujas del reloj. El devanado mutuo de los dos cables es beneficioso para reducir la interferencia interna y reducir la interferencia externa. En el entorno de red normal, la interferencia electromagnética débil al cable de red no apantallado. No afecta el núcleo. El núcleo dentro del cable está enrollado por dos o dos. El giro del cable se refiere a la longitud del par trenzado interior. Es la longitud de colocación, que se utiliza para indicar la tensión de cada par. .
Cada par de cables dentro del cable de la red se tuerce en sentido contrario a las agujas del reloj y el paso de torsión de cada par es diferente. Este devanado mutuo cambia las características electrónicas originales del cable y puede resistir algunas interferencias electromagnéticas externas. Puede utilizarse para reducir el problema de interferencia causado por su propia señal.
Cuando hay una fuerte interferencia en el entorno de cableado, afectará el efecto de transmisión de la red, lo que interrumpirá seriamente la señal de transmisión. Cuando el entorno de cableado tiene cables de alto voltaje o líneas de equipo de audio de alta corriente, la señal de transmisión de la red es inestable. En este caso, se utiliza un cable de red con blindaje doble para proteger la señal de interferencia fuerte para mantener normal la señal transmitida por la red.
Recordatorio especial: no use cable blindado cuando no sea necesario, ya que el cableado del cable blindado es alto, no solo los accesorios del sistema están blindados. En la construcción real, es difícil aterrizar el suelo perfectamente. Si la resistencia de conexión a tierra del punto de conexión a tierra es demasiado grande o el potencial de conexión a tierra es desequilibrado, se generará ruido de conexión a tierra, es decir, se generará una diferencia de potencial en algunos puntos del canal de transmisión, lo que causará una corriente de interferencia en la capa de blindaje metálico. , para que la capa de blindaje se convierta en la mayor fuente de interferencia. El rendimiento resultante puede no ser tan bueno como el par trenzado sin blindaje.
