Hay varios comunes registrados jack variantes, que son usualmente distinguidos por números específicos después "RJ", tal como RJ9 RJ11 RJ12 RJ45 RJ48. Esta distinción corresponde a el número de posición cables/conectores, y su tamaño es diferente. Este artículo será brevemente introducido diferencias de RJ9 RJ11 RJ12 RJ45 RJ48 conector.

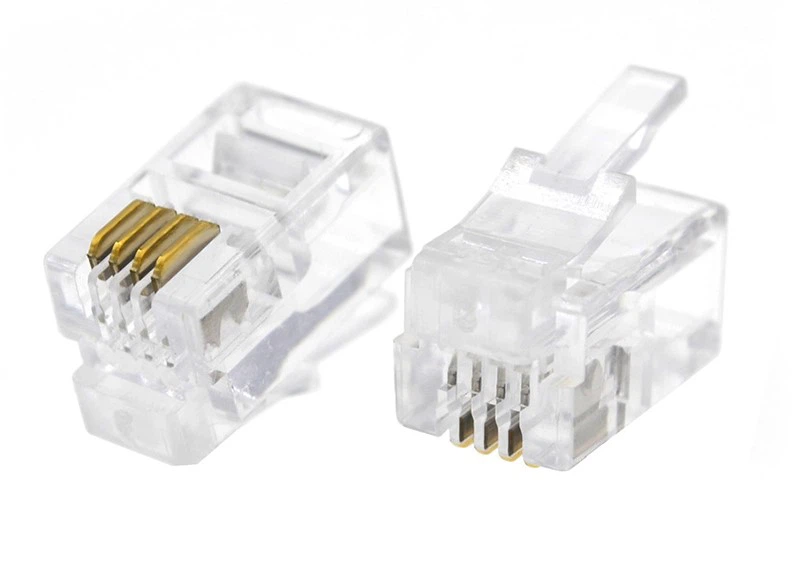

Conector 4P4C RJ9
Todo de RJ9/RJ10/RJ22 conector representa el mismo 4P4C pinout conector. En este caso, aunque pin número cambios, it hace no significa que la función ha cambiado. RJ9 es también conocido como RJ10 y RJ22.
4P4C RJ9 teléfono cable es usualmente usado para conectar el teléfono auricular (a veces llamado el auricular) a su cuerpo. Por lo tanto, RJ9 no interfaz con la red pública, y su pin es en menos (4). Por lo tanto, it es el más pequeño de el jack registrado teléfono conector.
Pines y color código de RJ9/RJ10/RJ22 conector son mostrados en la tabla como sigue:
|
Pin No. |
Anclar |
Función |
|
|
Pin 1 |
HASTA+ |
Transmitir Datos 0+ |
Negro |
|
Pin 2 |
R0- |
Recibir Datos 01 |
Rojo |
|
Pin 3 |
R1+ |
Recibir Datos1+ |
Amarillo |
|
Pin 4 |
T1- |
Transmitir Datos1- |
Verde |

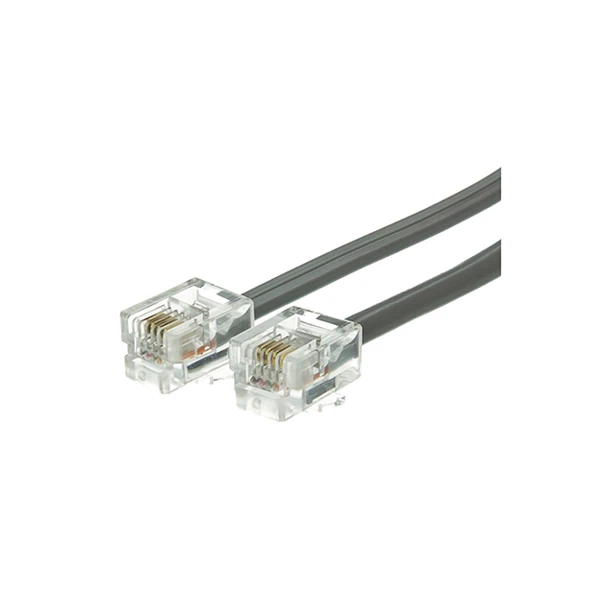

RJ11 6P4C teléfono Conector
Conector RJ11 pertenece a el 6P4C modular conector, que es ligeramente más grande que el RJ9/RJ10/RJ22 conector. Estos conectores transmiten audio y control señales. Ellos conectan el teléfono a el público conmutado teléfono red (PSTN) red, y también usado para asimétrico digital usuario líneas (ADSL) y módem conexión.
4 cables son usados como dos pares cables, so eso Cable RJ11 puede ser usado como dos conexiones a conectar dos teléfono líneas. Normalmente, usar uno par y el otro como una copia de seguridad.

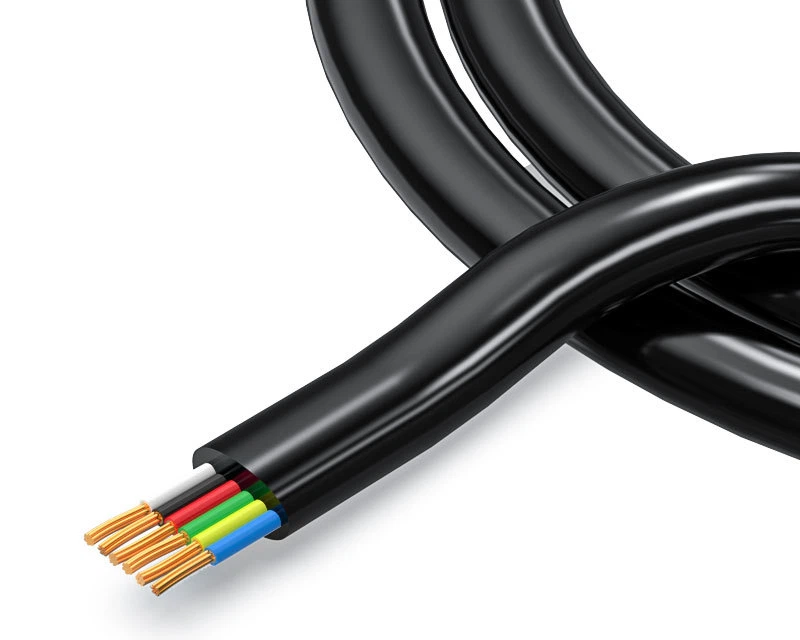

RJ12 6P6C conector
Conector RJ12 es a 6P6C teléfono conector, que tiene 6 posiciones y 6 cables. Por lo tanto, la sólo diferencia entre RJ12 y RJ11 es que hay dos líneas extras de RJ12. Dígitos y Tamaño son los iguales. RJ12 puede usar 3 pares de cables para conectar 3 veces. RJ12 6P6C conector es principalmente usado para sistemático hablas, y puede ser usado para reemplazar el conector RJ11 . Pero en turno, it es imposible, porque RJ11 cable puede sólo establecer dos conexiones, y el Cable RJ12 puede sólo establecer tres conexiones.
6P6C teléfono conector's pin arreglo y color código son mostrados en la tabla debajo:
|
Pin No. |
Función |
RJ11 |
RJ12 |
Color Código |
|
1 |
Transferencia Datos+ |
No |
T3 |
Blanco o naranja |
|
2 |
Transferencia Datos+ |
T2 |
T2 |
Negro |
|
3 |
Recibir Datos- |
R1 |
R1 |
Rojo |
|
4 |
Transferencia Datos+ |
T1 |
T1 |
Verde |
|
5 |
Recibir Datos- |
R2 |
R2 |
Amarillo |
|
6 |
Recibir Datos- |
No |
R3 |
Azul o Marrón |
8P8C RJ45
Conector 8P8C RJ45 es a bien -conocido conector que es ampliamente usado en Ethernet y datos conexión. So ellos son también llamados conectores Ethernet s. Esto es un 8P8C conector. Debido a el número grande de dígitos, RJ45 conector es ligeramente más grande que conector RJ12 . RJ45 conecta cables trenzados con CAT6 y CAT5E estándares.
El plomo de el RJ45 es mostrado por debajo:

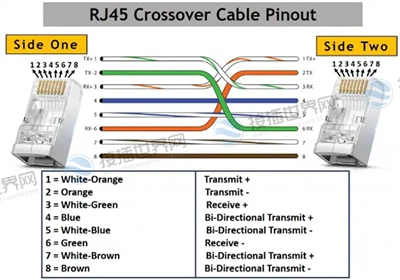

a.RJ45 crossover Cable Pinout

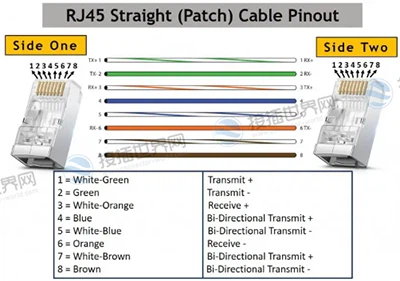

b.RJ45 recto parche cordón pinout
RJ48 Conector
RJ48 Conector es también a 8P8C conector, que tiene una buena similitud a conector RJ45 . Pero ellos son diferentes. Aunque RJ48 cable es usado en la red campo, especialmente usado para fin las T1 y RDSI redes. RJ48 ethernet Cable es usado para más comunicación que RJ45 Cable.
RJ48 es usado para conectar con STP cables, que tiene diferentes variantes, incluyendo RJ48C, RJ48X, y RJ48S. La combinación de RJ48 pines es 1, 2, 7, 8 o 1, 2, 4, y 5.
The wiring of RJ48 is as follows:
