Con la popularización de VR / AR, centros de datos, dispositivos móviles y CDN, habrá más y más demanda de ancho de banda de red en el futuro. Personas’La demanda de ancho de banda de red está aumentando geométricamente en la actualidad, y con ella viene el aumento masivo en los puertos Ethernet de alta capacidad de ancho de banda que demandan los centros de datos y proveedores de nube a gran escala, como 100GbE, 200GbE, 400GbE e incluso los futuros 800GbE. Estos puertos Ethernet de gran ancho de banda y capacidad ayudan a satisfacer la creciente demanda de tráfico de datos de este a oeste en el centro de datos. En este momento, se necesitan un conmutador de red y otros dispositivos de red (como servidores o convertidores de medios) para la transmisión de datos. , Se crearon módulos de interfaz de red intercambiables en caliente. SFP, SFP +, SFP28, QSFP + y QSFP28 son diferentes tipos de transceptores ópticos, y cuando se enfrentan a estos diferentes tipos de módulos, como SFP vs SFP +, SFP28 vs SFP { {16}}, QSFP vs QSFP28, ¿cuál es la diferencia entre ellos? Es posible que a menudo escuche la pregunta: ¿QSFP28 es compatible con QSFP +? ¿Puedo usar el transceptor SFP28 en el puerto SFP +? En este artículo, presentaremos estos diferentes tipos de módulos y compartiremos estas preguntas.
SFP (factor de forma pequeño conectable)
SFP (factor de forma pequeño conectable) es una versión mejorada de GBIC (convertidor de interfaz Gigabit). Su volumen es solo la mitad del módulo GBIC, lo que aumenta en gran medida la densidad de puertos de los equipos de red. La velocidad de datos de SFP varía de 100 Mbps a 4 Gbit / s.
SFP + (factor de forma pequeño conectable plus) es una versión mejorada de SFP. Admite canal de fibra de 8 Gbit / s, Ethernet de 10 Gigabit y el estándar de red de transmisión óptica OTU2. SFP + también presenta una conexión directa para conectar dos puertos SFP + sin la necesidad de transceptores ópticos adicionales, incluidos DAC (cable de conexión directa) y AOC (cable óptico activo), que es una distancia corta entre dos conmutadores de red adyacentes. Muy buena solución de conectividad.
La principal diferencia entre SFP y SFP +:
1. SFP y SFP + tienen el mismo tamaño de apariencia;
2. La tasa más alta de SFP puede alcanzar 4G, y la tasa de SFP + es 10G;
3. Especificación del protocolo SFP: IEEE802.3, SFF-8472;
4. SFP + admite el diagnóstico digital.
SFP28 (factor de forma pequeño conectable 28)
SFP28 (factor de forma pequeño conectable 28) es una versión mejorada de SFP +. SFP28 tiene la misma forma común que SFP +, pero admite 25 Gb / s en un solo canal. SFP28 proporciona un nuevo método de actualización de red: 10G-25G-40G-100G, que es una solución de ahorro de energía para satisfacer la creciente demanda de redes de centros de datos de próxima generación. El mercado actual de centros de datos está comenzando a cambiar de una solución de transición de 10 Gb / s a una solución de 25 Gb / s.
QSFP + (factor de forma pequeño cuádruple conectable)
QSFP + es la evolución de QSFP (factor de forma pequeño cuádruple conectable). QSFP puede transportar 4 canales al mismo tiempo, y cada canal puede manejar una velocidad de datos de 1 Gbit / s, de ahí el nombre Quad SFP. A diferencia de QSFP, QSFP + admite 4 canales de 10 Gbit / s. Estos 4 canales se pueden combinar en un enlace Ethernet de 40 Gigabit. Los transceptores QSFP + pueden reemplazar 4 transceptores SFP + estándar, que tienen una mayor densidad de puertos y un mayor ahorro de costos del sistema general que los productos SFP + tradicionales. QSFP28QSFP28 (factor de forma pequeño cuádruple conectable 28) es adecuado para aplicaciones de 100G. Proporciona 4 canales de señal diferencial de alta velocidad con velocidades de datos que van desde 25 Gbps hasta posibles 40 Gbps, y finalmente cumple con los requisitos de Ethernet de 100 Gbps (4×25 Gbps) y velocidad de datos mejorada de ancho de banda ilimitado (EDR) de 100 Gbps. Tenga en cuenta que QSFP28 puede lograr conexiones bifurcadas 4x25G y 2x50G, o conexiones 1x100G, según el tipo de transceptor utilizado

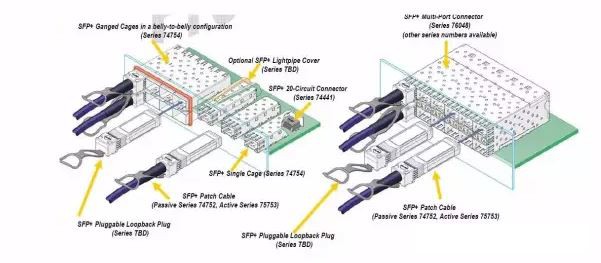

SFP frente a SFP +:
Los transceptores SFP y SFP + del mismo tamaño, diferente velocidad y compatibilidad son casi iguales en tamaño y apariencia. Esto permite a los fabricantes de equipos reutilizar diseños físicos SFP existentes para conmutadores de red con puertos SFP +. En cuanto a la diferencia, el punto obvio es que admiten diferentes velocidades de transmisión, SFP hasta 4 Gbit / s, mientras que SFP + es 10Gbit / s. Además, cumplen distintas especificaciones. SFP se basa en el protocolo SFF-8472 y SFP + cumple con SFF-8431 y SFF-8432.
En términos de compatibilidad con SFP y SFP +, los puertos SFP + suelen aceptar ópticas SFP, pero la velocidad se reduce en 1 Gbit / s. El transceptor SFP + no se puede insertar en el puerto SFP; de lo contrario, el producto o el puerto se dañarán.
SFP28 frente a SFP +:
SFP28 es una versión mejorada de SFP +. SFP28 se ha actualizado para admitir 25 Gbit / s por carril. Usan el mismo factor de forma y los pines de los conectores SFP28 y SFP + coinciden y son compatibles. De modo que SFP28 funcionará con el sistema óptico SFP +, pero la velocidad se reducirá en 10 Gbit / s. Si el puerto SFP28 del módulo SFP + se puede configurar para transmisión 10G, el módulo SFP + se puede utilizar bien con el puerto SFP28 en el conmutador de red; de lo contrario, el módulo SFP + no puede trabajar. En términos de cables de cobre, en comparación con la versión SFP +, los cables de cobre SFP28 tienen mayor ancho de banda y menor pérdida.
SFP28 frente a QSFP28:
Funciona de acuerdo con diferentes principios Aunque sus nombres tienen un número" 28" ;, los transceptores SFP28 y QSFP28 utilizan en realidad diferentes tamaños y principios de funcionamiento.
SFP28 solo admite un canal de 25 Gbit / s, mientras que QSFP28 admite 4 canales independientes de 25 Gbit / s. Ambos se pueden usar en redes 100G, pero SFP28 es un cable de desconexión aplicado a SFP28 en forma de QSFP28. A continuación se muestra la conexión directa de 100G QSFP28 a 4x SFP28 DAC.
QSFP + frente a QSFP28:
Diferentes velocidades tienen diferentes propósitos. Los transceptores QSFP + y QSFP28 integran 4 canales de transmisión y 4 de recepción con el mismo tamaño. Además, las series de productos QSFP + y QSFP28 incluyen módulos transceptores y cables DAC / AOC, pero las velocidades son diferentes. El módulo QSFP + admite 1x40gbit / s, el cable QSFP + DAC / AOC admite 4x10Gbit / s. El módulo QSFP28 puede transmitir datos a 100 Gbit / s, y el cable QSFP28 DAC / AOC puede funcionar a 4x 25 Gbit / so 2x 50 Gbit / s. Tenga en cuenta que, por lo general, los módulos QSFP28 no se pueden dividir en enlaces 10G. Pero insertar un módulo QSFP + en el puerto QSFP28 es otra situación, si el conmutador lo admite (cómo implementar el modo 4x 10G en el puerto QSFP28 100G, visite el puerto QSFP28 100G para reproducir 40G, 25G y 10G). En este caso, QSFP28 puede atravesar 4x10G como el módulo transceptor QSFP +.
Las diferencias entre SFP y SFP +, SFP28 y SFP +, QSFP + y QSFP28 en diferentes tipos de transceptores se explican claramente en este artículo. Aunque algunos de ellos comparten el mismo diseño, están diseñados para diferentes velocidades de datos. Puede verse en la comparación que la principal fuerza impulsora para el desarrollo de transceptores ópticos es la necesidad de utilizar un factor de forma más pequeño para obtener una tasa de ancho de banda más alta. Por ejemplo, en el mismo factor de forma, QSFP28 proporciona más ancho de banda que QSFP +.
