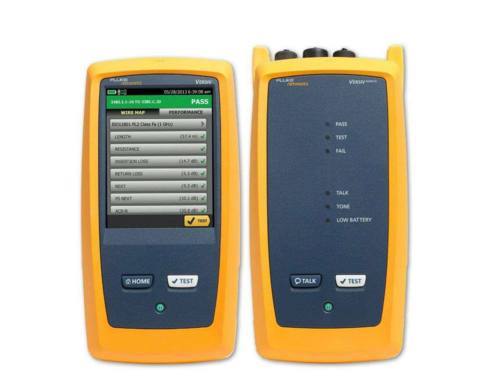

Solo hay tres estándares de prueba para el cable de red de Categoría 6, y los otros son similares.
(1) EIA / TIA-568A, TIA / EIA-568 es el estándar para sistemas de cableado integrado en América del Norte, y la última versión disponible es ANSI / TIA-568.C
EIA (Electronic Industries Association) es una organización que se especializa en las propiedades eléctricas de las interfaces. Los estándares establecidos son RS-232, RS-485, etc .; y TIA (Asociación de Industrias de Telecomunicaciones) está especialmente desarrollado. Organización estándar para cableado y arquitectura de comunicación.
A principios de 1985, faltaban estándares para los sistemas de cableado de comunicaciones en los edificios en términos de computadoras y comunicaciones. La CCIA (Asociación de la industria de las comunicaciones informáticas) exigió que la organización EIA desarrollara estándares para computadoras y comunicaciones, por lo que en 1991, en julio, ¡apareció la primera versión de la norma! Eso es EIA / TIA-568.
La segunda versión de TIA / EIA-568 se publicó en 1995 y es la versión más aceptada, ANSI / TIA / EIA-568.A.
En 2001, TIA / EIA-568 lanzó la tercera versión, ANSI / TIA / EIA-568.B [1].
El estándar de cableado ANSI / TIA / EIA-568-B.1 detalla los requisitos estándar importantes, como la topología, el cable y la longitud del cableado requerido para el diseño y la construcción. Para fines de prueba, el estándar 568-B.1 define, por ejemplo, pérdida de inserción, diafonía de extremo cercano (NEXT), diafonía de extremo lejano (FEXT), pérdida de retorno y otros parámetros de medición asociados con sistemas de cableado estructurado. Este estándar define las métricas de prueba de rendimiento para los cables instalados en detalle.
El estándar ANSI / TIA / EIA-568.B fue reemplazado por ANSI / TIA-568.C en 2009 [2].
ANSI / TIA-568.C se divide en 4 partes:
ANSI / TIA-568.C.0: estándares comunes de cableado para edificios de usuarios
ANSI / TIA-568.C.1: Estándares de cableado de telecomunicaciones para edificios comerciales
ANSI / TIA-568.C.2: cableado de telecomunicaciones de par trenzado equilibrado y estándares de hardware de conexión
ANSI / TIA-568.C.3: Estándares de hardware de conexión y cableado de fibra [1]
(2) ISO / IEC11801: Norma internacional ISO / IEC 11801 Nombre completo Tecnología de la información - Infraestructura del usuario Cableado estructurado, que fue preparado y revisado por el Comité ISO / IEC JTC1 SC25 de la Organización Internacional de Normalización. Este estándar describe cómo diseñar un cableado estructurado de propósito general para múltiples aplicaciones de red como tecnologías analógicas e RDSI, múltiples protocolos de transporte de red como 10BASE-T, 100BASE-T, 1000BASE-T, 1000BASE-SR, etc. También puede ser utilizado en sistemas de control, automatización industrial, HDBASE-T y otras aplicaciones. Los niveles de rendimiento y las distancias de transmisión de par trenzado y enrutamiento de cables se indican claramente en la norma.
EIA (Electronic Industries Association) es una organización que se especializa en las propiedades eléctricas de las interfaces. Los estándares establecidos son RS-232, RS-485, etc .; y TIA (Asociación de Industrias de Telecomunicaciones) está especialmente desarrollado. Organización estándar para cableado y arquitectura de comunicación.
A principios de 1985, faltaban estándares para los sistemas de cableado de comunicaciones en los edificios en términos de computadoras y comunicaciones. La CCIA (Asociación de la industria de las comunicaciones informáticas) exigió que la organización EIA desarrollara estándares para computadoras y comunicaciones, por lo que en 1991, en julio, ¡apareció la primera versión de la norma! Eso es EIA / TIA-568.
La tercera edición de ISO / IEC 11801 (borrador) es el cambio más grande desde 2010. Se integran los estándares de cableado estructurado múltiple distribuidos originales. La nueva versión constará de seis partes:
Número estándar de la nueva versión ISO / IEC
Descripción del número estándar alternativo
ISO / IEC 11801-1 ISO / IEC 11801: 2002 Requisitos para cableado estructurado para par trenzado y cable
Cableado de construcción comercial (empresarial) ISO / IEC 11801-2ISO / IEC 11801: 2002
Cableado industrial ISO / IEC 11801-3ISO / IEC 24702
Cableado doméstico ISO / IEC 11801-4ISO / IEC 15018
Cableado del centro de datos ISO / IEC 11801-5 ISO / IEC 24764
Cableado de instalaciones de servicios de edificios distribuidos ISO / IEC 11801-6 ISO / IEC TR24704
Canal y nivel de enlace.
El estándar define el enlace y el nivel de transmisión del canal de un par trenzado de cuatro pares balanceados de 100Ω, incluidos los siguientes niveles:
Clase A: soporta ancho de banda a 100 kHz de enlace y canal
Clase B: soporta ancho de banda a 1MHz de enlace y canal
Clase C: soporta ancho de banda a 16MHz de enlace y canal
Clase D: soporta ancho de banda a 100MHz de enlace y canal
Clase E: soporta ancho de banda a 250MHz de enlace y canal
Clase EA: soporta ancho de banda a enlace y canal de 500MHz
Clase F: soporta ancho de banda a 600MHz de enlace y canal
Clase FA: soporta ancho de banda a 1000MHz enlace y canal
Clase I: admite enlaces y canales con anchos de banda de hasta 2000 MHz (válido solo en el rango de 30 m)
Clase II: enlaces y canales que admiten un ancho de banda de hasta 2000 MHz (válido solo en el rango de 30 m de canal) En la segunda edición actual, el nivel de enlace recomendado para edificios es de Clase D (Supercategoría 5) o superior; en la tercera edición, el nivel de enlace recomendado es Clase EA (Super categoría 6) o superior.
Los componentes de enlace y nivel de canal descritos anteriormente pueden estar compuestos por los grados correspondientes de par trenzado y conectores. Los estándares descritos de par trenzado y conector pueden ser referenciados al estándar de conector IEC 60603-7 y al estándar de par trenzado IEC61156. Los niveles correspondientes son los siguientes:
Categoría 1: Cables y conectores que admiten un ancho de banda de hasta 100 kHz
Categoría 2: Cables con ancho de banda de soporte de hasta 1 MHz y conectores
Categoría 3: Cables y conectores que soportan un ancho de banda de hasta 16 MHz
Categoría 5 (también conocida comúnmente como Categoría 5E, Súper 5): cables y conectores que admiten un ancho de banda de hasta 100MHz
Categoría 6 (seis tipos): cables con ancho de banda de hasta 250 MHz y conectores
Categoría 6A (Super categoría 6): soporte de ancho de banda a cable y conector de 500 MHz
Categoría 8.1 (borrador, TIA también conocida como Categoría 8): admite ancho de banda a cable y conector de 2000 MHz
Categoría 7 (Categoría 7) a menos de 30 metros: admite ancho de banda y conexión a cable y conexión de 600MHz
Categoría 7A (Súper Siete): cables y conectores que admiten un ancho de banda de hasta 1000 MHz. Categoría 8.2 (borrador): cables y conectores que admiten un ancho de banda de hasta 2000 MHz dentro de los 30 metros. Categoría 8 Categoría 8 y Categoría 8. 2 se denominan 8 clases, todas de las cuales pueden admitir 2000 MHz. Transmisión dentro de 30m de longitud de canal. Cuando la longitud del canal está en el rango de 30 metros a 100 metros, el rendimiento de la Categoría 8.1 es similar al de la Categoría 6A. El rendimiento de la Categoría 8.2 y la norma de edición de nivel de cable similar Categoría 7A definen múltiples niveles de cable de fibra óptica: Cable de fibra multimodo OM1: Tipo de fibra de modo 62.5μm, ancho de banda modal de 200MHz * Cable de fibra multimodo kmOM2 a 850nm: tipo de fibra multimodo de 50μm ancho de banda modal 500MHz * cable de fibra multimodo kmOM3 a 850nm: fibra multimodo tipo 50μm, soporte ancho de banda modal a 850nm 2000MHz * kmOM4 fibra óptica multimodo cable de fibra óptica multimodo 50μm, ancho de banda modal 4700MHz * kmOS1 cable de fibra óptica monomodo a 850nm: fibra de modo monomodo tipo 9μm, atenuación de soporte 1dB / kmOS2 cable de fibra óptica monomodo: fibra de modo único tipo 9μm, atenuación de soporte 0.4 dB / km
(3) TD / 1019-2001: Cable de par trenzado horizontal aislado de poliolefina sólida para comunicación digital
