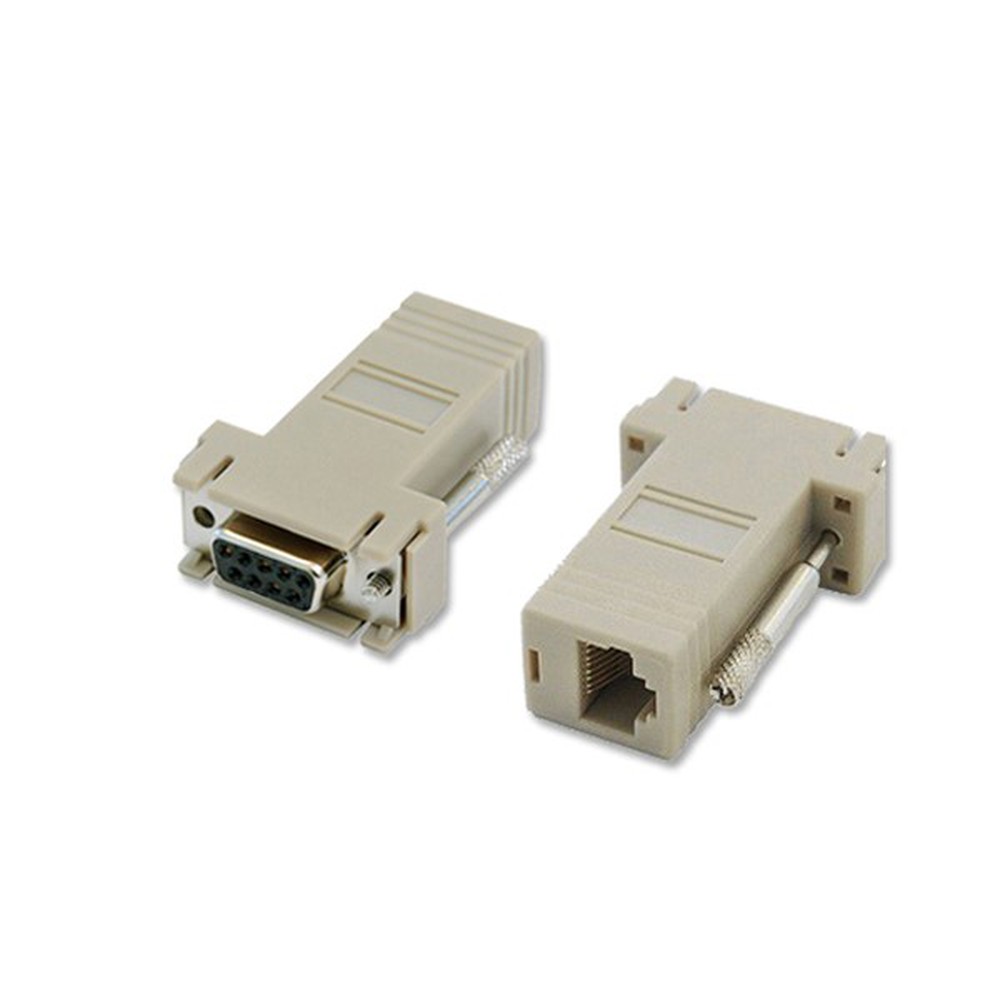

Adaptador serie DB9 a RJ45 hembraSe puede utilizar para convertir la conexión del puerto serie DB9 en un conector de molde RJ45. Admite señales seriales (comunicación RS-232) para transmitir a través de cables de red Cat5e/Cat6/Cat7. Ampliamente utilizado en control industrial, depuración de equipos de red (como administración de puertos de consola de enrutadores, conmutadores y servidores) y otros escenarios. Permitir la conexión y comunicación entre dispositivos seriales antiguos e interfaces de red modernas. Pero tenga en cuenta que el adaptador serie a Ethernet no puede transferir la comunicación serie a la red Ethernet.
¿Qué tal el diagrama de distribución de pines de DB9-a RJ45?
Diagrama de distribución de pines típico de DB9-a-RJ45 utilizado para la comunicación serie RS-232, especialmente para conexiones de consola o dispositivo serie:
La conexión de pines del adaptador serie a Ethernet se puede personalizar para que coincida con los requisitos del dispositivo. Starte fabrica un convertidor de consola de serie RS232 a Ethernet tipo bricolaje, que deja 9 cables estañados, que puede conectar con el puerto RJ45 según sus necesidades.
¿Cómo funciona el adaptador de puerto serie DB9 a cable de red RJ45?
Mapeo de señales
AdentroAdaptador modular DB9 a RJ45, Las clavijas del conector DB9 se conectan a las clavijas correspondientes del conector hembra RJ45 de acuerdo con un estándar de cableado pre-definido. Por ejemplo:
DB9 Pin 2 (RXD) → RJ45 Pin 6
DB9 Pin 3 (TXD) → RJ45 Pin 3
DB9 Pin 5 (GND) → RJ45 Pin 4 o 5
Esta asignación cumple con los estándares comunes de cableado de serie a RJ45 y garantiza direcciones correctas de transmisión y recepción de datos.
Sólo conversión física, sin procesamiento de protocolo
MayoríaAdaptadores de interfaz serie RS232 a LANno admite la conversión de protocolos. Solo transmiten señales de nivel RS232 a través de la interfaz RJ45, por lo que ambos dispositivos conectados aún deben admitir el modo de comunicación en serie.
Para lograr una comunicación remota real "serie a Ethernet", se requiere un convertidor serie a Ethernet para realizar la encapsulación del protocolo y la transmisión IP.
Aplicación deAdaptador serial de conexión DB9 RS232 a Cat5e
1.Configuración de equipos de TI y redes
Adaptador de consola de serie de 9 pines a conector RJ45Puede conectar el puerto serie de la PC al puerto de la consola en la red o dispositivos de TI para configuración o diagnóstico. Adecuado para enrutadores, conmutadores y firewalls. Compatible con la mayoría de los enrutadores Huawei, ASUS, Cisco, ZTE, Linksys y Netgear. Puede conectar el puerto COM de una computadora portátil a la consola de un enrutador Cisco mediante un cable de red Cat5e y un adaptador de consola de conector serie a RJ45 de 9 pines.
2. Sistemas de control y automatización industrial
Adaptador serie RJ45 a DB9es adecuado para comunicación PLC (controlador lógico programable) y es más fácil convertir puertos seriales RS232 DB9 a cableado RJ45 y comunicaciones seriales de mayor-distancia en sistemas de automatización de fábricas. Puede conectar una computadora o HMI (interfaz hombre-máquina) a un PLC con un cable de red Cat5 y un adaptador serie RJ45 a DB9.
3. Extensión de comunicación en serie
El adaptador modular de conector hembra RJ45 a DB9 serie de 9 pines se puede utilizar para extender las conexiones RS232 a través de cables de red Cat5e y admite cables de red para transportar señales en serie a larga distancia. Puede utilizar un conector hembra RJ45 a un adaptador modular DB9 serie de 9 pines y un cable Lan Cat5e de 50 a 100 pies para conectar un escáner de código de barras, un terminal POS o una impresora serie ubicada lejos de la PC.
4. Adquisición de datos y sistemas integrados
El adaptador modular DB9 RS232 a RJ45 se puede utilizar con dispositivos DAQ o placas integradas que se comunican a través de RS232 pero que están físicamente separadas. Compatible con sensores, microcontroladores o registradores de datos. Puede utilizar el adaptador modular DB9 RS232 a RJ45 y el cable de red Cat6 para conectar la salida serie DB9 de la placa del microcontrolador a una PC de monitoreo.
5. Cableado o adaptación en serie personalizado
El adaptador convertidor Lan RS232 serie a RJ45 es compatible para reasignar la conexión de pin y es adecuado para configuraciones de cableado serie personalizadas o patentadas. La configuración de pines del conector hembra RJ45 es fija, puede personalizar la configuración de pines de conexión DB9. Puede utilizar el adaptador convertidor Lan RS232 serie a RJ45 para crear cableado de distribución de pines personalizado para dispositivos industriales que utilizan una configuración RS232 única.
6. POS (Punto de Venta) y Dispositivos Periféricos
El adaptador serie modular DB9 a RJ45 se puede utilizar para cambiar entre puertos DB9 en computadoras y puertos RJ45 utilizados en cajas registradoras, impresoras o básculas. Compatible con la mayoría de los equipos POS basados en serie-. Puede utilizar el adaptador serie modular DB9 a RJ45 para lograr la comunicación serie entre un terminal POS y una impresora de recibos mediante cableado RJ45.
7. Comunicación en la edificación o sistemas energéticos
El adaptador de servidor de consola modular serie a Ethernet se puede utilizar para
Facilite la comunicación RS232 en sistemas de gestión de edificios o monitoreo de energía donde se requieren largos cables. Adecuado con sistemas de monitorización (HVAC, contadores de energía, BMS). Puede utilizar el Adaptador de servidor de consola modular serie a Ethernet para conectar un módulo de monitoreo de energía con un puerto RS232 a un servidor de control mediante cableado RJ45.
Starte es una fábrica directa especializada en adaptadores modulares RS232 DB9 a RJ45, con amplia experiencia en conexión de puertos serie industriales y accesorios de comunicación. Nuestro adaptador de consola serie RJ45 a DB9 cuenta con conductores de cobre estañado y gruesos contactos chapados en oro-, lo que garantiza una transmisión de señal estable, un sólido rendimiento anti-interferencias y una alta durabilidad de conexión-y-desconexión. Ampliamente aplicado en los campos de automatización industrial, monitoreo de seguridad, depuración de equipos y cableado de redes.
Admitimos la personalización de OEM y ODM, se admite conexión de pin personalizada y capó colorido. Respuesta rápida para pedidos pequeños y suministro estable para pedidos al por mayor. Se implementa un estricto control de calidad en toda la producción, dedicado a brindar soluciones de conexión industrial confiables y rentables-para clientes globales.
El adaptador serial principal DB9 a RJ45 es el siguiente:
Adaptador DB9 macho a RJ45 hembra
Adaptador DB9 hembra a RJ45 hembra
Preguntas frecuentes sobre el adaptador serie DB9 a RJ45:
1. ¿Qué es un adaptador serie DB9 a RJ45?
El adaptador DB9 a RJ45 puede convertir una interfaz serial RS232 de 9 pines en una interfaz de red RJ45 (8P8C), comúnmente utilizada con cables de red estándar (Cat5/Cat6) para comunicación serial.
2. ¿Para qué se utiliza el adaptador serie DB9 a RJ45?
Adaptador serial DB9 a RJ45 que se utiliza principalmente para conectar computadoras, enrutadores, impresoras receptoras, POS y dispositivos industriales para la comunicación de datos en serie.
3. ¿El adaptador serial DB9 a RJ45 convierte señales RS232 a Ethernet?
❌ No. El adaptador serial DB9 a RJ45 solo se cambió del conector serial DB9 a la interfaz de red RJ45. No se trata de convertir el protocolo eléctrico o de datos.
4. ¿Puedo utilizar cualquier cable Ethernet con un adaptador serial de conector DB9 a RJ45?
✅Sí. Puede utilizar un cable Ethernet estándar (como un cable Lan Cat5e/Cat6/Cat7/Cat8) para conectar dos interfaces DB9 a adaptadores RJ45 o a un puerto de consola compatible.
5. ¿La configuración de pines del adaptador modular DB9 a RJ45 es estándar para todos los dispositivos?
❌ La configuración de pines del adaptador serie DB9 a RJ45 varía según los requisitos del fabricante del dispositivo. (por ejemplo, Cisco, Juniper o sistemas personalizados).
Antes de comprar este adaptador serial DB9 a RJ45, confirme si el cableado de configuración de pines del adaptador serial a Ethernet coincide con su dispositivo.
6. ¿Puedo usar el adaptador de consola DB9 a RJ45 para redes o conexión a Internet?
❌ El adaptador serial No. DB9 a RJ45 solo transfiere señales seriales RS232, no paquetes de datos Ethernet.
7. ¿Hasta dónde puedo extender la señal RS232 usando este adaptador serial RJ45 a DB9?
Cuando se utiliza con un cable de red Cat5/Cat6 estándar, normalmente puede extender la comunicación RS232 hasta 15 a 30 metros (50 a 100 pies), dependiendo de la calidad del cable y las condiciones de la señal.
8. ¿Qué dispositivos utilizan habitualmente adaptadores convertidores DB9 a RJ45?
Enrutador Cisco, dispositivo de interfaz hombre-máquina, escáner de código de barras, terminal POS o impresora en serie, dispositivos DAQ o placas integradas, sistemas de monitoreo (HVAC, medidores de energía, BMS).
9. ¿Necesito controladores especiales para usar el adaptador D-sub serie de 9 pines a RJ45 hembra?
No. El adaptador D-sub serie de 9 pines a RJ45 hembra es hardware pasivo, no necesita controladores.
10. ¿Cómo puedo personalizar la configuración de pines del adaptador de serie a red?
La mayoría de los adaptadores modulares DB9 a RJ45 tienen cables extraíbles dentro de la carcasa. Puede reorganizar estos cables para que coincidan con su configuración de pin RS232 específica.
