VHDCI (interconexión de cable de muy alta densidad) conector de 68 pineses un conector SCSI eléctrico de alta densidad - de densidad, diseñado específicamente para aplicaciones de recuento compactos, alto -} - que requieren transmisión de datos confiable. Es diferente con el conector común de 1,27 mm HPDB 68 pin o conector MDR 8 pin. Vamos a profundizar en su estructura física, características eléctricas, escenarios de aplicación y tendencias de desarrollo futuras.
Ⅰ. Introducción deVHDCI 68 Conector
1.1 Definición y estructura básicade 68 pin VHDCI Conector
VHDCI (interconexión de cable de densidad muy alta) 68 - El conector de pin es un conector eléctrico de densidad - alto que adopta una disposición de pin de doble fila, con 34 pines en la fila superior y 34 pines en la fila inferior, totalizando 68 pines. El tono PIN del conector es de 0.8 mm, lo que permite que sea más compacto que los conectores SCSI tradicionales mientras mantiene el mismo número de pines. PLS Check RelatedTipo de soldadura VHDCI 68 PIN Male ConectorPinout en el dibujo relacionado.
Físicamente, el conector de pin VHDCI 68 es muy similar al mini - interfaz centronics. VHDCI 68 PIN El conector masculino generalmente se usa para hacer cables VHDCI de 68 pines relacionados, y el conector femenino (enchufe) VHDCI 68 pines está montado en el equipo. Este diseño permite que se acomoden cuatro conectores SCSI amplios dentro del espacio de una sola ranura para tarjeta PCI, por lo que es muy adecuada para aplicaciones con espacio limitado pero que requieren un alto ancho de banda.
1.2 Desarrollo y estándares históricosde 0.80 mm Pitch 68 pin VHDCI Conector
Conector de 68 pasadores VHDCI de 0.80 mmfue introducido como parte de la arquitectura SCSI-5. También se conoce en la industria como "SCSI-4" y "SCSI-5", aunque estos términos no están oficialmente estandarizados. El conector SCSI-5 VHDCI 68 PIN es completamente compatible con los estándares SCSI anteriores al tiempo que ofrece características de rendimiento mejoradas.
El desarrollo del conector SCSI de 68 pin VHDCI fue impulsado por la necesidad de mayores conexiones de densidad - a medida que la tecnología SCSI evolucionó para admitir buses de datos más amplios y mayores tasas de transmisión. Proporciona una solución para sistemas que requieren la ruta de datos de todo el bits de 16 - de SCSI-5, al tiempo que minimiza los requisitos de espacio.

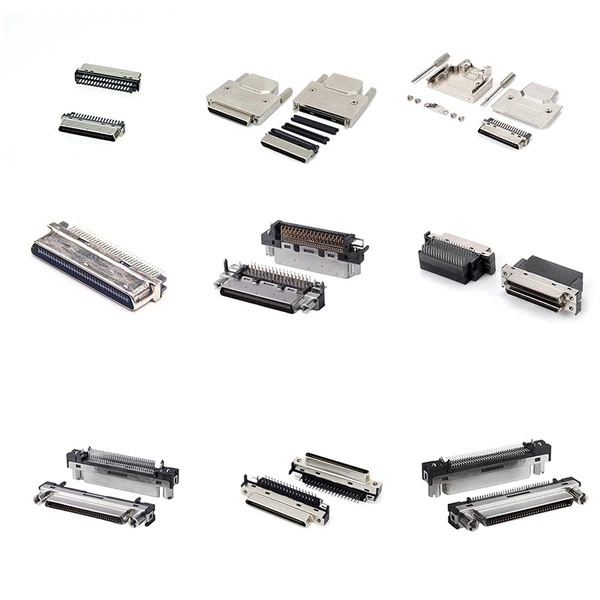

1.3 Todos los tipos de conector VHDCI 68 PIN
Podemos clasificar los conectores VHDCI 68 PIN por su género. En general, el conector masculino VHDCI 68 PIN es un conector de tipo enchufe - para hacer un conjunto de cable VHDCI 68 de 68 pin relacionado, mientras que el conector femenino VHDCI 68 pin es un conector de tipo-, típicamente montado en la placa de circuito o chasis de un dispositivo. Los detalles son los siguientes:

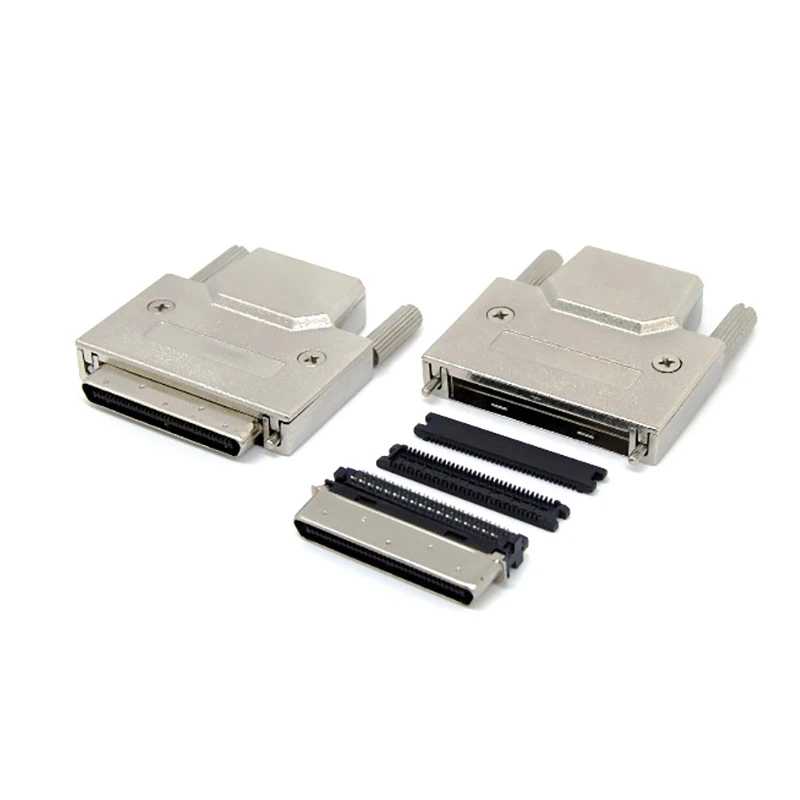

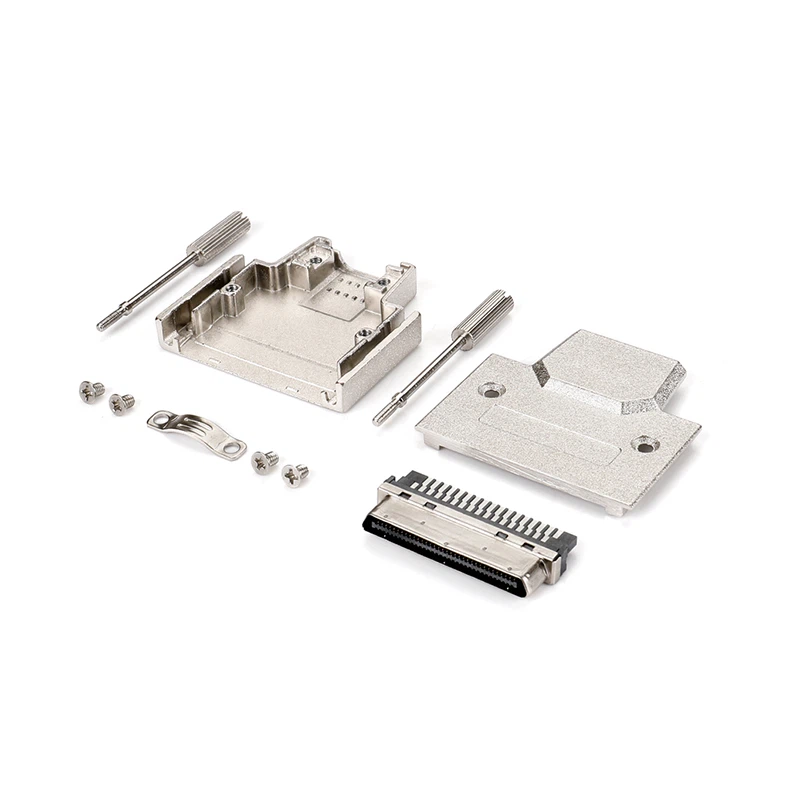

Cable - conectores finales:Tiene dos tipos de conector masculino VHDCI 68 pin, uno es conector masculino VHDCI 68 pin Vhdci 68, otro tipo esIDC Tipo VHDCI 68 PIN COLLO MALO.

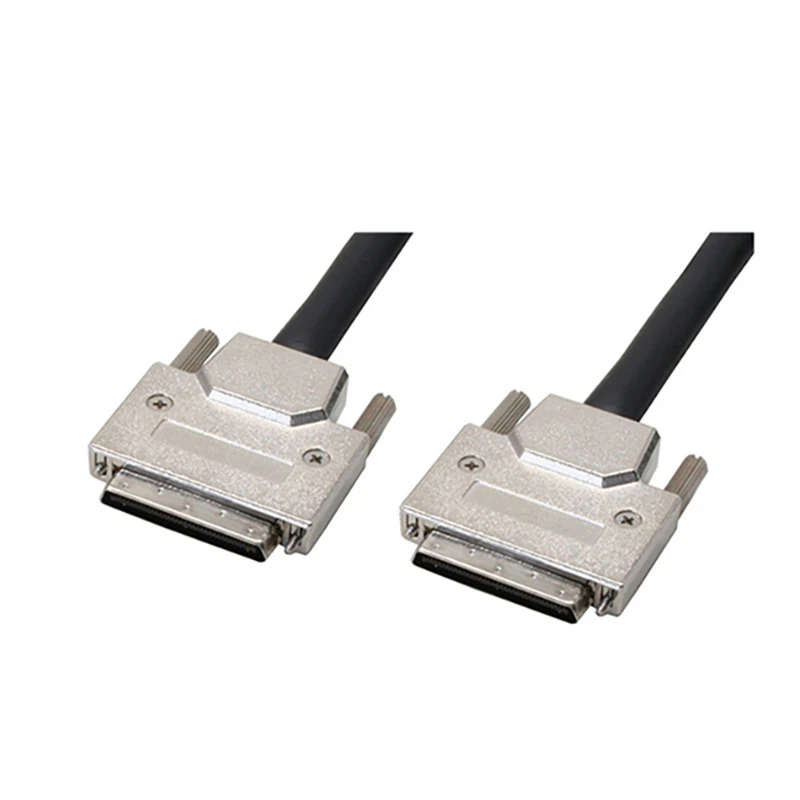

Si realice un conjunto de cable SCSI-5 estándar VHDCI 68 PIN, que se utilizan para conectar dos dispositivos con puertos VHDCI hembra, como matrices de almacenamiento externos. Por lo general, usamos IDC tipo VHDCI 68 PIN MALEL COLLE para hacerlo. Es conveniente hacer un cable con conexión recta del diseño de pin VHDCI 68 pin.

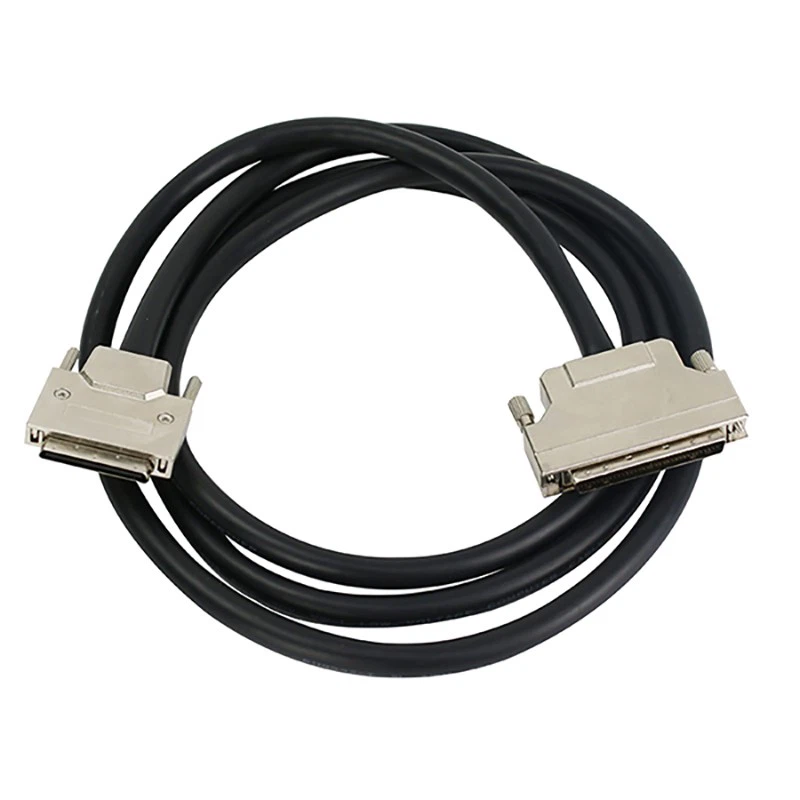

Si realiza conjuntos de cable VHDCI 68 pines con conectores mixtos, como el conector MDR 50/68/100 SCSI o el conector HPDB 50/68/100 SCSI, generalmente usamos conector masculino VHDCI 68 pin VHDCI 68. Es más conveniente hacer un diseño de pin personalizado con cable.
Dispositivo - conectores laterales: Aunque la mayoría del conector SCSI del lado del dispositivo es femenino, pero todavía existe dos tipos de conector VHDCI 68 de 68 pines de 68 pines en el dispositivo. Otros son conector femenino. Hay siguientes conectores femeninos VHDCI 68 en el mercado:
Clamp PCB Tipo VHDCI 68 PIN COLLO MALO

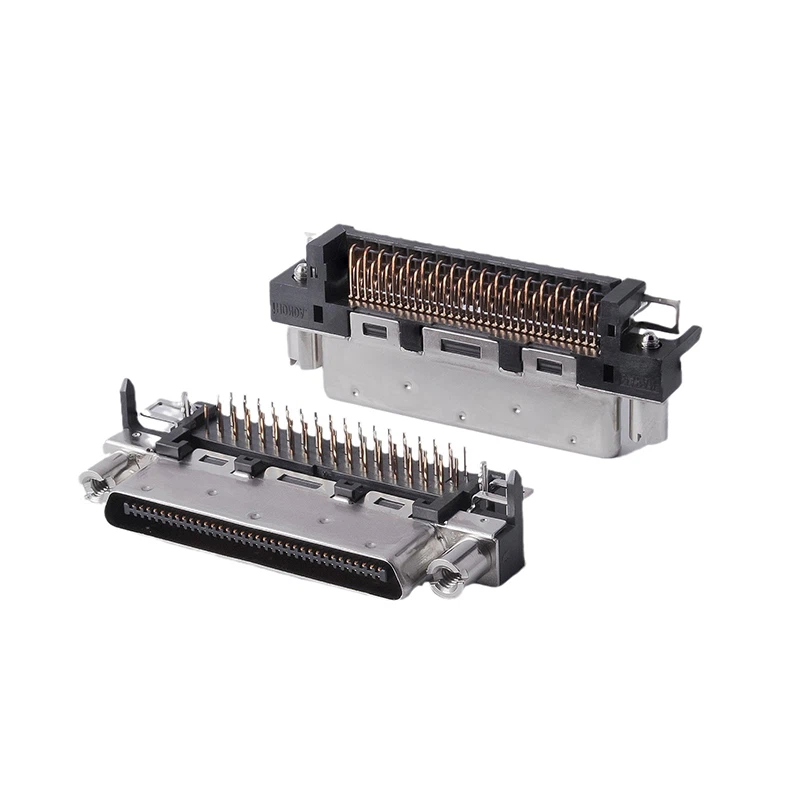

Ángulo recto VHDCI 68 PIN Male enchufe - en conector, comoHDRA - EC68LMDT Angle Right VHDCI 68 PIN Male PCB SCSI Conector.

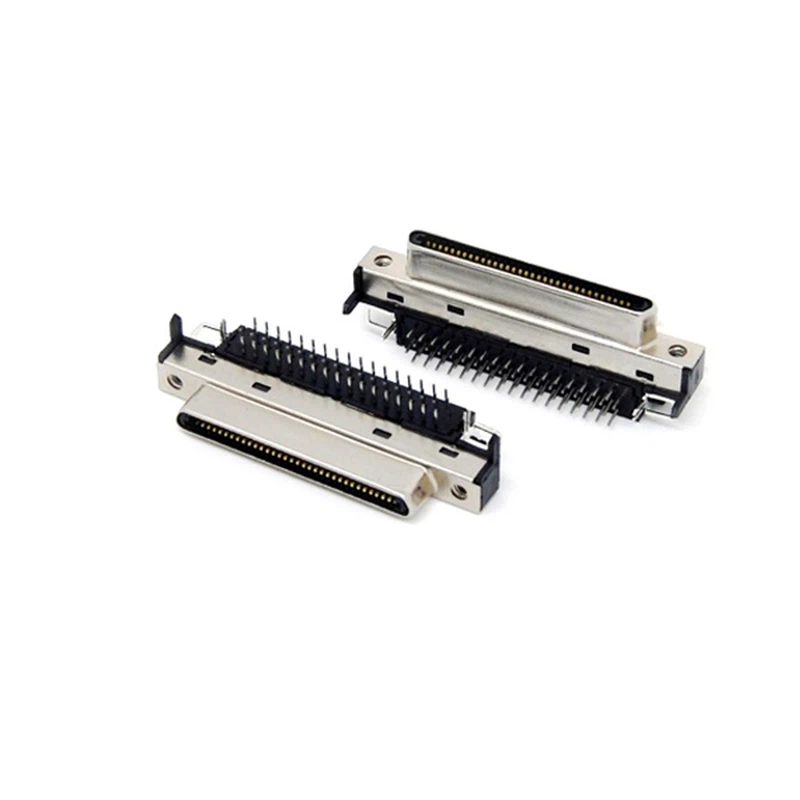

Ángulo recto Tipo de inmersión VHDCI 68 pin Conector femenino

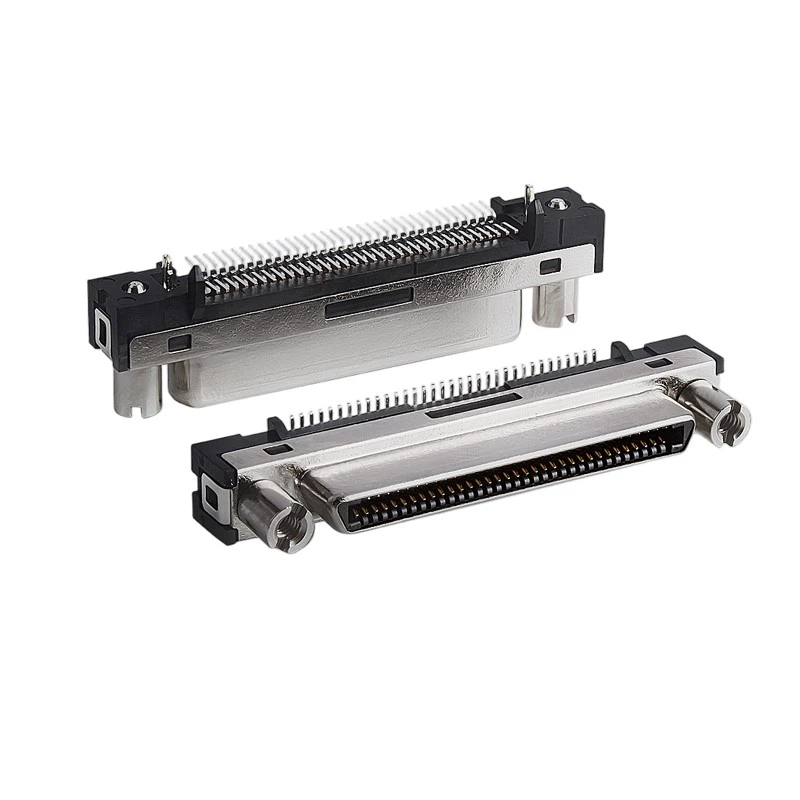

Tipo vertical VHDCI 68 pin conector femenino
Tipo SMT VHDCI VHDCI 68 PIN CONECTOR FEMAL, Representaje de Molex 73776-0201 VHDCI 68 PIN COLLO HEMBRE.

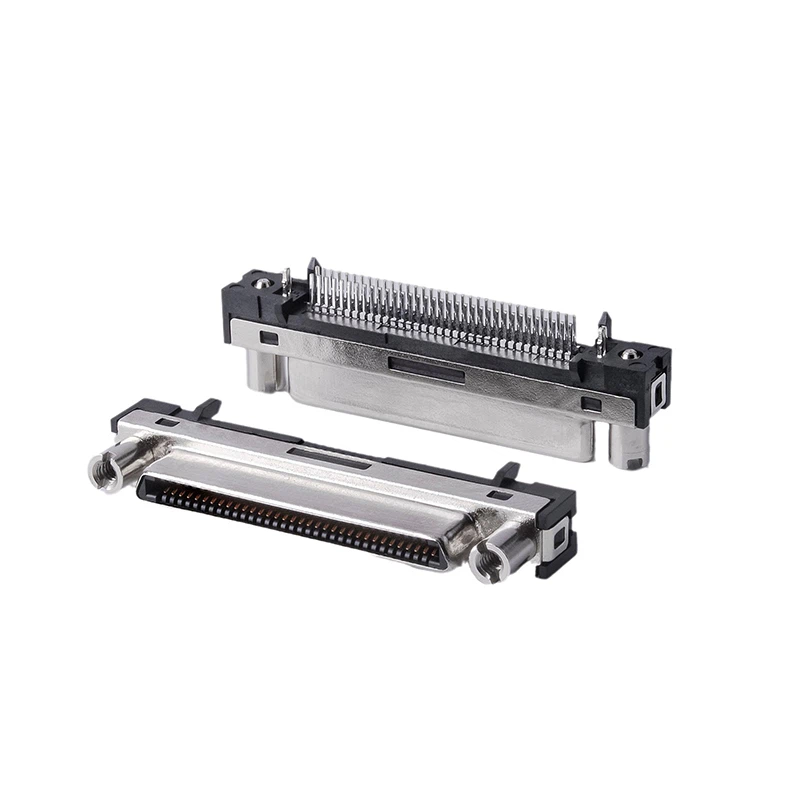

Cerrar el conector PCB a través del agujero VHDCI 68 pin conector femenino

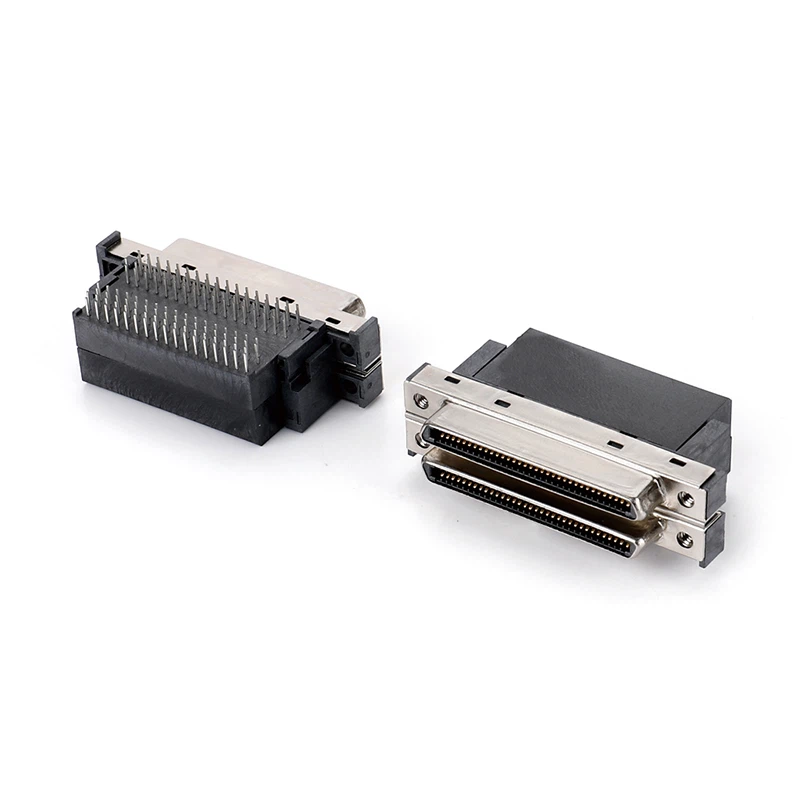

Dual - pila ángel derecho vhdci 68 pin con conector femenino
Ⅱ. Especificaciones físicas y mecánicas del conector de posición VHDCI 68

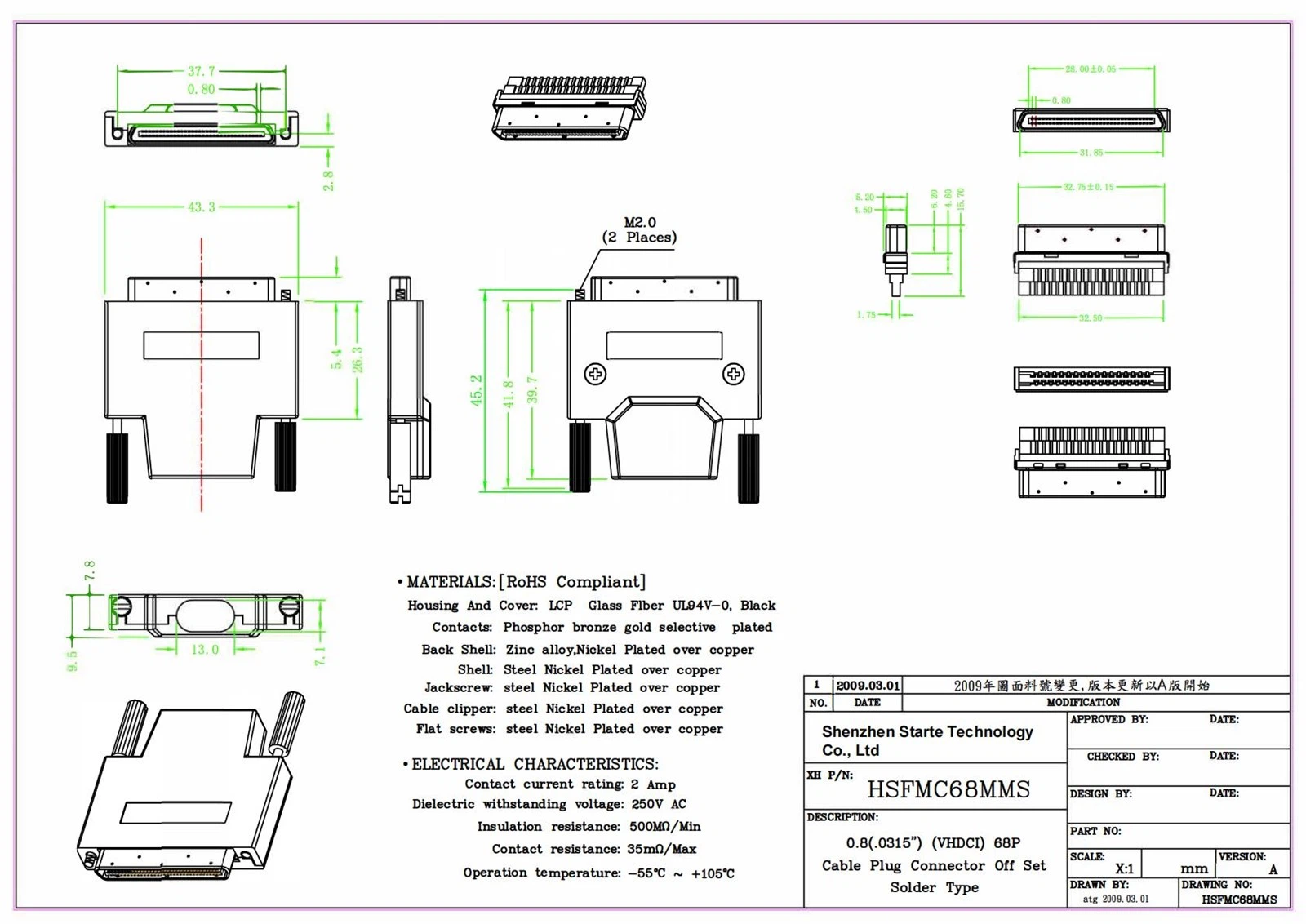

2.1 68p VHDCI SCSIDimensiones y geometría del conector
68 pin 0.80 mm El conector SCSI VHDCI es altamente compacto en comparación con los conectores SCSI tradicionales. Con un ancho general de solo 3,2 cm, ocupa significativamente menos espacio que 4.5 cm - ancho HD 68 - conector SCSI y conector de 6.5 cm - amplio de 50 pines de baja densidad. Este tamaño compacto se logra a través de su tono de pin de 0.8 mm, que permite una mayor densidad del pasador.
Cable común - End 0.80 mm SCSI -5 68 Los conectores masculinos PIN VHDCI cuentan con una carcasa de aleación de zinc níquel -, proporcionando protección EMI y durabilidad mecánica. El diseño de la carcasa incluye montajes de tornillo para una conexión segura, asegurando que la conexión permanezca estable incluso en entornos de vibración altos -.
2.2 68p VHDCI SCSI-5 ConectorDisposición de pin y diseño de contacto
68 PINS VHDCI Connector están dispuestos en dos filas paralelas, 34 pasadores en la fila superior y 34 pines en la fila inferior. Esta configuración de fila dual - permite un diseño equilibrado, maximizando la integridad de la señal mientras mantiene la estabilidad mecánica. La disposición de PIN sigue de cerca el patrón de interfaz Centronics, que simplifica el diseño de cableado.
68 Posiciones Los contactos son dorados - chapados, lo que los hace más adecuados para altas aplicaciones de confiabilidad -, ya que el oro ofrece una excelente resistencia a la corrosión y baja resistencia de contacto. El diseño de contacto garantiza un apareamiento seguro y una conexión eléctrica confiable, con cada contacto tiene una capacidad de corriente nominal de 0.5 A.
2.3VHDCI 68 Cable de posiciónEspecificaciones y características
VHDCI Cables protegidos de SCSI de 68 pinesTípicamente use 28 - 30 AWG Cable de AWG. Para las aplicaciones que requieren una alta transmisión de datos de velocidad -, 30 AWG Alambres son comunes, mientras que se pueden usar 28 cables AWG en escenarios que exigen una mayor capacidad de transporte de corriente.
El blindaje es una consideración crítica paraSCSI 68 PIN VHDCI CABLES, especialmente en las aplicaciones de velocidad -. Muchos cable SCSI VHDCI 68 PIN adoptan una estructura de pares de pares Double - blindado Twisted - con trenzado para reducir la interferencia EMI/RFI, lo que es útil para mantener la integridad de la señal y evitar la diafonía entre diferentes pares de señales. El diámetro general del cable de la versión blindada es de aproximadamente 0.38 pulgadas (9.7 mm), con un radio de curvatura recomendado de 4.6 pulgadas (117 mm).
Iii. Características eléctricas y rendimiento del conector en forma de 0.80 mm 68 D -
3.1 Transmisión de señal y velocidad de datos
CHAMP 0.80 mm 68 Posición D - Connector en forma se usa principalmente en SCSI - 5 Aplicaciones y admite señales -} (SE) y bajas - de voltaje diferencial (LVD). Esta doble compatibilidad lo hace adecuado para una amplia gama de sistemas, desde dispositivos más antiguos basados en SE hasta nuevos sistemas LVD que requieren un mayor rendimiento.
En el modo LVD, el conector de pin VHDCI 68 de una sola pila admite la tasa de transmisión de datos de hasta 320 MB/s, que es la velocidad máxima de Ultra - 320 SCSI. Esta alta velocidad de transmisión se logra a través de la señalización diferencial, donde cada señal se transmite sobre un par retorcido. Este método de señalización diferencial proporciona una mejor inmunidad de ruido y permite velocidades de datos más altas que la señalización de un solo extremo.
3.2 Fuente de alimentación y calificación actual
El conector SCSI VHDCI de 68 pines proporciona una conexión de alimentación cuando se conecta con dispositivos. La configuración estándar incluye una línea de alimentación +5 V, que generalmente usa un cable de 30 AWG. El conector tiene un voltaje máximo nominal de 36V de CA y una corriente nominal de 0.5A por contacto.
En las aplicaciones SCSI, los pines de potencia se utilizan para suministrar energía a los dispositivos periféricos, eliminando la necesidad de una conexión de energía separada. Esta integración simplifica el cableado y reduce la complejidad general del sistema, lo que hace que el conector VHDCI sea particularmente adecuado para las instalaciones de dispositivos multi -}, como las matrices RAID.
3.3 Reducción de ruido y protección de EMI
Una de las ventajas clave del conector SCSI VHDCI de 68 pines es su excelente reducción de ruido y capacidades de protección EMI. La mayoría del conector masculino VHDCI 68 PIN tiene una carcasa de metal que proporciona una barrera de blindaje para evitar interferencias electromagnéticas externas. Además, los cables de datos VHDCI estándar de 68 vía 68 vhdci usan pares retorcidos blindados individualmente, donde cada par está encerrado en su propia capa de blindaje, y todo el cable está más protegido.
IV. Escenarios de aplicaciónde ultra VHDCI 68 PIN COLLON
4.1 Sistemas de almacenamiento SCSI y controladores RAID

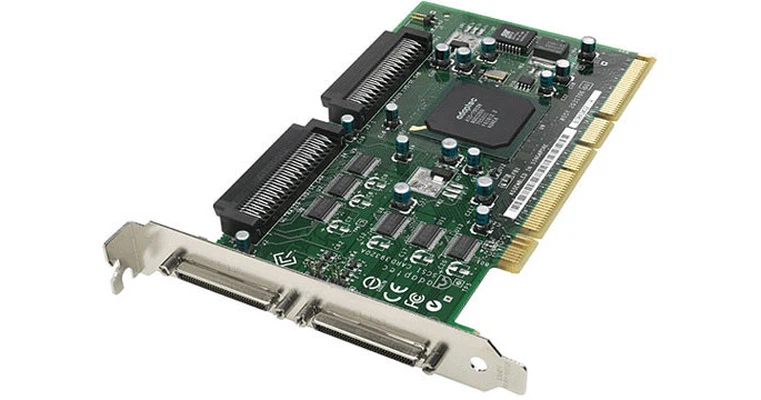

La aplicación principal de 0.80 mm VHDCI 68 - pin scsi - 5 conector se encuentra en los sistemas de almacenamiento SCSI, particularmente los controladores RAID . 68 PIN VHDCI Los conectores proporcionan una alta velocidad de velocidad-} y la transmisión de datos confiables requeridos por los sistemas de almacenamiento de nivel {{9 9}}}. Tales como la tarjeta de controlador RAID PCI-X ULTRA320 PCI-X ULTRA320 de adaptec SCSI.
68 posiciones Los conectores VHDCI se usan típicamente para conectar controladores RAID a unidades de disco, matrices de almacenamiento y adaptadores de bus host. Su tamaño compacto permite colocar múltiples conectores en una sola ranura PCI, que es crucial para aplicaciones de puertos multi - con espacio limitado.
4.2 Sistemas de adquisición y medición de datos

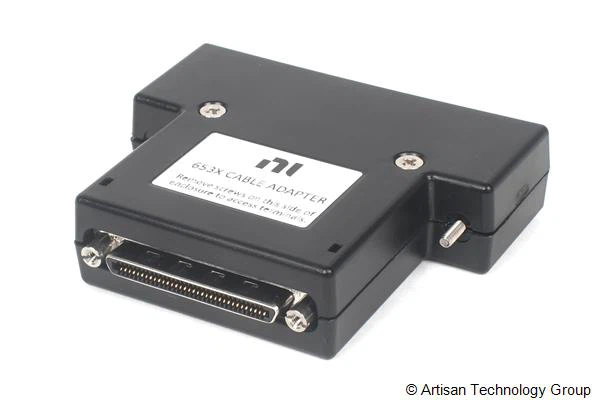

Los conectores PIN VHDCI 68 - se utilizan ampliamente en los sistemas de adquisición y medición de datos, especialmente los de National Instruments (NI). NI utiliza estos conectores en muchos de sus modelos de instrumentos digitales, incluidos instrumentos de forma de onda digital, instrumentos de patrón digital y dispositivos seriales de alta velocidad.
0.80 mm 68 pin SCSI - 5 Los conectores ofrecen alta conectividad de densidad - para sistemas de adquisición de datos que requieren múltiples canales de entrada/salida. Por ejemplo, el cable SCSI de Pin 68 PIN SITED VHDCI es adecuado con la serie Ni 653x, la serie 654X, la serie 655X y los dispositivos de la serie 657X. VHDCI 68 PIN Male a Male Cables cuentan con conexiones VHDCI de 68 pines de 0.8 mm y están disponibles en opciones de cables sin blindaje o conjuntos de cables de reducción de ruido para un rendimiento mejorado.
4.3 Sistemas de automatización y control industrial

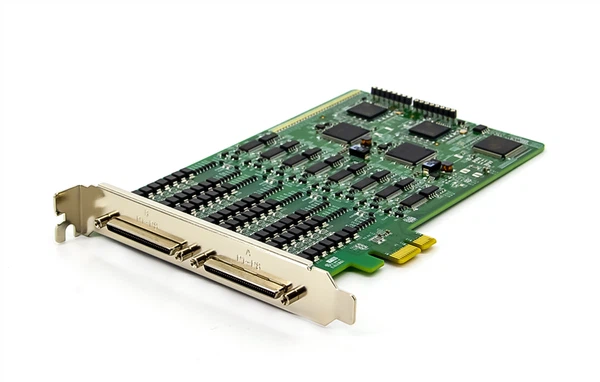

En la automatización industrial, los conectores VHDCI de 68 pines se utilizan para conectar varios dispositivos de control y monitoreo. Su tamaño compacto y su alto recuento de pasadores los hacen adecuados para aplicaciones donde el espacio es limitado, pero se necesita una gran cantidad de conexiones.
Los conectores femeninos VHDCI 68 pin se usan comúnmente en PCB de equipos industriales, como tableros de ruptura y tableros de carga personalizados. Proporcionan conexiones confiables para controladores de movimiento, tarjetas seriales PCI - X y otros componentes de automatización. La estructura robusta de 68 conectores SCSI hembra VHDCI VHDCI los hace adecuados para entornos industriales duros donde la vibración y las temperaturas extremas son comunes. Tales como MoxA CP-116E Smart PCI Express Multiport Board.
4.4 gráficos por computadora y múltiples -} Configuraciones del monitor
Los conectores PIN VHDCI 68 - también se usan en sistemas de gráficos por computadora, particularmente en configuraciones de monitores múltiples. Tal como NVIDIA usa estos conectores en el Quadro Plex VCS y Quadro NVS 420 como interconexiones externas de 8 carriles PCI express.

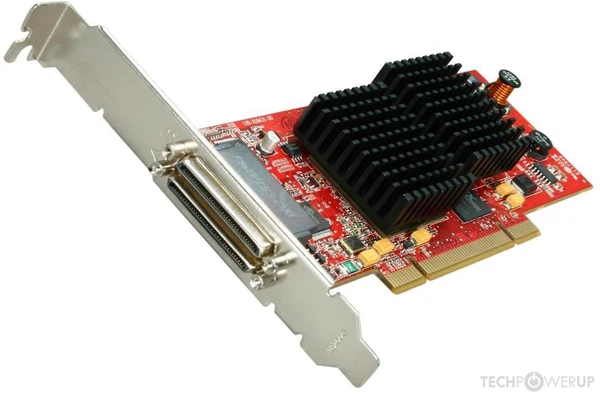

ATI Technologies (ahora parte de AMD) empleó conectores femeninos VHDCI 68 PIN en su tarjeta gráfica FirEMV 2400 para transmitir dos señales DVI y dos VGA. Al colocar dos conectores uno al lado del otro, el FirEMV 2400 puede soportar cuatro monitores en un factor de perfil de perfil bajo -. Del mismo modo, la edición Radeon X1950 XTX Crossfire utiliza un par de estos conectores para proporcionar un mayor ancho de banda de la tarjeta Inter - que el bus de PCI Express.
V. Fortalezas y limitacionesde 68 contactos conector VHDCI
5.1 Ventajas principales en comparación con otros conectores
Densidad alta
Acomode 68 pines dentro de un ancho compacto de 3.2 cm, más espacio - eficiente que los conectores SCSI tradicionales de 68 pines.
Alto - rendimiento de velocidad
Apoyo a las señales Ultra-320 SCSI y LVD, soporte de la velocidad de transferencia de datos de hasta 320 MB/s.
Compatibilidad dual
Apoye las señales SE y LVD, haciéndolas adecuadas para una variedad de aplicaciones.
EMI blindaje
La carcasa de metal y la estructura de cable protegida proporcionan una excelente protección contra la interferencia electromagnética.
Durabilidad mecánica
Tornillo - El diseño de montaje y la estructura metálica robusta aseguran una conexión segura y confiable en entornos de vibración altos -.
Normalización
Compatible con otros conectores SCSI de 68 pines, asegurando una amplia aceptación e interoperabilidad de la industria.
5.2 Limitaciones y consideraciones
Costo
Debido a los complejos requisitos de diseño y fabricación, los conectores y cables VHDCI 68 pines son a menudo más caros que los tipos de conector más simples.
01
Complejidad
El alto recuento de pines y los requisitos de señal diferencial pueden hacer que el diseño del sistema y la solución de problemas sean más complejos.
02
Tamaño físico
68 Los conectores PIN VHDCI requieren una cantidad significativa de espacio a bordo, en comparación con las aplicaciones USB o Thunderbolt.
03
Aplicaciones especializadas
Diseñado principalmente para aplicaciones SCSI y puede no ser la mejor opción para otros tipos de sistemas donde diferentes protocolos o tipos de conector son más comunes.
04
Gestión de cables
El diámetro relativamente grande de los cables de pines VHDCI 68 blindados puede hacer que la gestión de cables sea desafiante en sistemas con espacio limitado.
05
5.3 Compatibilidad con otros tipos de conector
Los conectores VHDCI utilizan el PINOUT SCSI-5 estándar de 68 pines, lo que los hace compatibles con otros conectores SCSI de 68 pines.

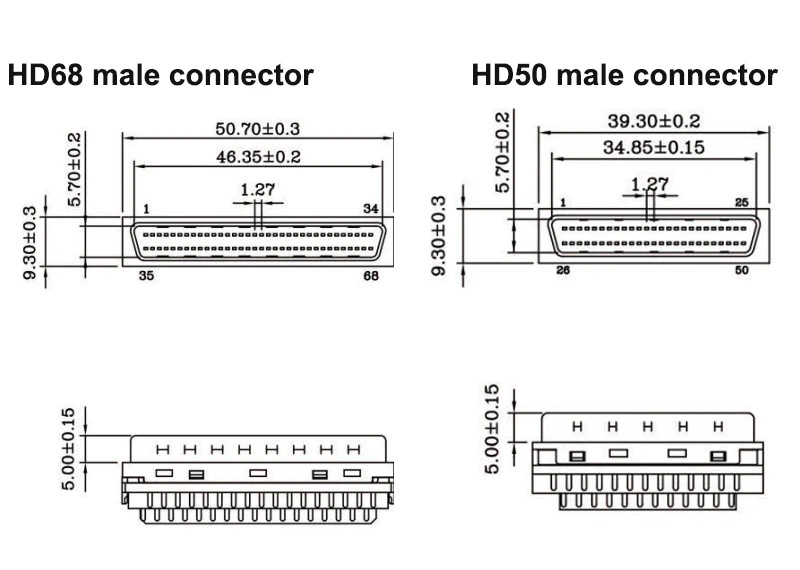

El adaptador de 68 pines VHDCI está disponible para conectar conectores VHDCI a otros tipos de conectores SCSI, como los conectores MD68 utilizados en algunas aplicaciones SCSI - 5. Esta adaptabilidad permite integrar sistemas basados en VHDCI con equipos más antiguos que usan diferentes tipos de conector. Como StarteVHDCI 68 PIN Male a HD68 Pin Cable SCSI macho.

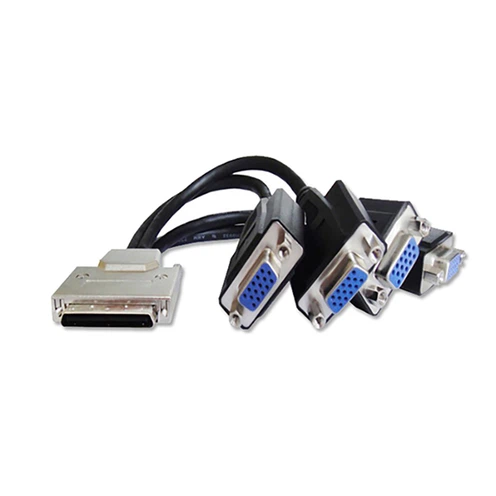

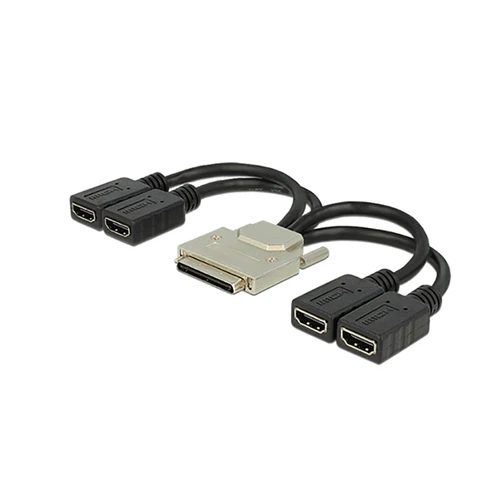

El conector VHDCI 68 PIN se puede usar para transferir la señal de audio y video mediante el puerto HDMI, el puerto VGA o el puerto DVI. Es compatible con los sistemas de gráficos por computadora, particularmente en las configuraciones de monitor Multi -. Starte hace relacionadoVHDCI68 Pin a 4 puertos Cable de monitor HDMI, VHDCI68 Pin a 4 puertos Cable divisor VGAyVHDCI68 Pin a 4 puertos Cable adaptador DVI.
Además, la compatibilidad de los conectores de pin VHDCI 68 con señales SE y LVD asegura que puedan funcionar con una variedad de dispositivos SCSI, que van desde dispositivos basados en SE más antiguos - hasta sistemas LVD más nuevos que requieren un mayor rendimiento. Como inicioSCSI VHDCI 68 PIN Male a HD50 Pin Cable adaptador masculino.
VI. Desarrollo futuro y soluciones alternativas
6.1 Tecnologías emergentes y posibles sustitutos
Con el avance de la tecnología, el mercado se está moviendo hacia conectores más pequeños con un mayor rendimiento, lo que puede soportar tasas de datos más altas. Para las aplicaciones SCSI, SAS (SCSI adjunto en serie) se ha convertido en el sucesor de SCSI paralelo, que ofrece velocidades de datos más altas y una transmisión de señal más eficiente.
SAS utiliza conectores más pequeños y más eficientes, lo que respalda las velocidades de datos de hasta 12 GB/s (aproximadamente 1,5 GB/s) por canal. Por ejemplo, el conector Mini SAS HD (SFF-8643) y el conector Mini SAS 4X (SFF-8088). Mientras ocupan menos espacio, estos conectores proporcionan una mayor densidad y rendimiento en comparación con los conectores VHDCI 68 PIN.
Para el propósito general - de la transmisión de datos de velocidad alto -}, los conectores USB - C de conector y Thunderbolt se están volviendo cada vez más dominantes en las aplicaciones de consumidores y profesionales. Son significativamente más pequeños que el conector de pin VHDCI 68 y admiten velocidades de datos mucho más altas (hasta 40 GB/s).
6.2 Adopción y tendencias actuales de la industria
A pesar del surgimiento continuo de nuevas tecnologías, el conector de pines VHDCI 68 - de 0.80 mm todavía mantiene una cierta presencia del mercado. Se continuará utilizando en la automatización industrial, los sistemas de adquisición de datos y algunas aplicaciones de almacenamiento de alta gama . 68 posición Los conectores VHDCI SCSI están ampliamente empleados en los productos de adquisición de datos de los instrumentos nacionales, y NI continúa apoyando estos conectores en sus últimas líneas de productos.
En la industria del almacenamiento, aunque SAS ha reemplazado en gran medida el SCSI paralelo en nuevos sistemas, todavía se utilizan una gran cantidad de sistemas basados en VHDCI -. La existencia de estos dispositivos instalados asegura que 68 conectores y cables VHDCI de 68 pin continuarán fabricados y admitidos durante un cierto período.
6.3 Long - Perspectivas de término de conectores VHDCI 68 PIN
Es probable que el conector SCSI VHDCI de 68 pines continúe sirviendo nicho de mercados específicos, donde su combinación única de alta densidad, durabilidad mecánica y compatibilidad con SCSI es crucial. Sin embargo, en las aplicaciones de consumo y comerciales más amplias, puede continuar siendo reemplazada por tecnologías de conector más nuevas y más eficientes.
Long - término viabilidad del conector de pin VHDCI 68 dependerá en gran medida del apoyo continuo de los fabricantes y la demanda sostenida de industrias específicas, particularmente en automatización industrial, prueba y medición, y sistemas de almacenamiento heredado. A medida que estas industrias hacen la transición a nuevas tecnologías, el uso de conectores VHDCI puede disminuir gradualmente, pero las piezas y el soporte de reemplazo probablemente aún se requerirán durante muchos años.
